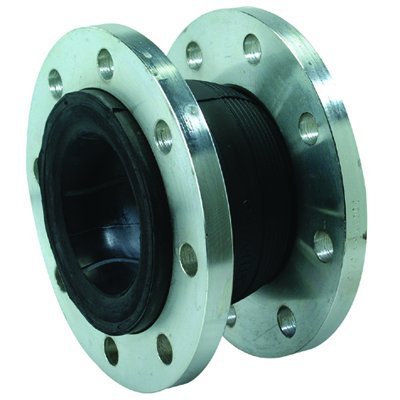

333 - Manchon élastique antivibratoire à brides tournantes.
Manchon élastique antivibratoire à brides tournantes.
47,60  HT
Designation Réf. Ø Compression maxi Déformation maxi angulaire Déformation maxi latérale Ecartemt au repos Extension axiale maxi PU HT Stock
MANCHON ANTIVIBR. EPDM DN32 A BRIDES PN10/16 -8/+4mm 333.17 32 8 15 8 93 4
47,60  HT

MANCHON ANTIVIBR. EPDM DN40 A BRIDES PN10/16 -8/+4mm 333.18 40 8 15 8 93 4
55,00  HT

MANCHON ANTIVIBR. EPDM DN50 A BRIDES PN10/16 -8/+5mm 333.19 50 8 15 8 99 4
73,00  HT

MANCHON ANTIVIBR. EPDM DN65 A BRIDES PN10/16 -12/+6mm 333.20 65 12 15 10 108 6
79,00  HT

MANCHON ANTIVIBR. EPDM DN80 A BRIDES PN10/16 -12/+6mm 333.21 80 12 15 10 116 6
90,00  HT

MANCHON ANTIVIBR. EPDM DN100 A BRIDES PN10/16 -18/+10mm 333.22 100 12 15 12 129 10
110,00  HT

MANCHON ANTIVIBR. EPDM DN125 A BRIDES PN10/16 -18/+10mm 333.23 125 16 15 12 142 10
142,00  HT

MANCHON ANTIVIBR. EPDM DN150 A BRIDES PN10/16 -18/+10mm 333.24 150 16 15 12 156 10
167,00  HT

MANCHON ANTIVIB EPDM DN200 PN16 LG=177mm 333.25 200 20 15 18 177 14
266,00  HT

MANCHON ANTIVIBR. EPDM DN250 A BRIDES PN16 -25/+14mm 333.26 250 20 15 18 206 14
399,00  HT

MANCHON ANTIVIBR. EPDM DN300 A BRIDES PN16 -25/+14mm 333.27 300 20 15 18 217 14
510,00  HT

MANCHON ANTIVIBR. EPDM DN200 A BRIDES PN10 -25/+14mm 333.45 200 20 15 18 177 14
271,00  HT

MANCHON ANTIVIBR. EPDM DN250 A BRIDES PN10 -25/+14mm 333.46 250 20 15 18 206 14
415,00  HT

MANCHON ANTIVIBR. EPDM DN300 A BRIDES PN10 -25/+14mm 333.47 300 20 15 18 217 14
540,00  HT


INFORMATIONS PLUS

Tms : -10 à +80°C
PMS : 16 bar à 25°C; 10 bar à 60°C ; 7,5 bar à 70°C ; 6,5 bar à 80°C

DESCRIPTIF TECHNIQUE

Applications - Eau chaude et eau froide.
Information technique Ces manchons ne doivent pas être employés comme compensateurs de dilatation : ce mauvais usage entraînerait rapidement la rupture du caoutchouc.

Pour la sécurité de vos installations, respectez les déformations tolérées mentionnées.
Pour que la tuyauterie soit stable et ne se déforme pas, prévoir des points fixes et un guidage approprié. Notez qu'un support pendulaire n'est pas un point fixe.
Construction - Manchon en EPDM renforcé nylon.
- Brides tournantes en acier galvanisé.
Raccordement - A brides ISO PN16 Réf. 333.17 à 333.27.
- A brides ISO PN10 Réf. 333.45 à 333.47.
Equipements 8240 THÈME RACCORDS/BRIDES
